Ürün Teşhiri
Ürün Özellikleri
Özellikle ağır kesimler için uygundur
Eğimli yatak gövdesi, freze makinelerinde güçlü sağlamlığa sahip ve ağır frezeleme işlemlerine uygun, popüler bir 45 derecelik entegre eğimli yatak yapısıdır.
Hızlı yükleme ve yüksek verimlilik
İş parçasının yükleme ve boşaltma konumu ile operatör arasındaki mesafe çok yakındır ve yükleme yüksekliği nispeten düşüktür.
İşçilerin iş yükü önemli ölçüde azaldı, daha hızlı besleme hızı ve daha yüksek verimlilik.
Ürün Parametreleri
| ÖĞE | UNIT | Parametreler | ||
| İşleme uzunluğu aralığı | mm | 200-1200 | ||
| Frezeleme çapı aralığı | mm | φ20-120 | ||
| Maksimum frezeleme tek taraflı | mm | 5 | ||
| Frezeleme genel uzunluk tutarlılığı | mm | ±0,05 | ||
| Merkez delik derinliği tutarlılığı | mm | 0.05 | ||
| Her iki uç da merkezdeki deliğe çarpıyor | mm | 0,03/φ50 | ||
| Frezeleme yüzeyi pürüzlülüğü | ra | 3.2 | ||
| Merkez delik pürüzlülüğü | ra | 1.6 | ||
| OPSİYONEL İÇERİK | ||||
| Dış çap turu | mm | φ100 | ||
| Sert kılavuz çekme | mm | M20 | ||
| U matkap | mm | φ50 | ||
| Talaş konveyörü | İSTEĞE BAĞLI | |||
Ürüne Genel Bakış

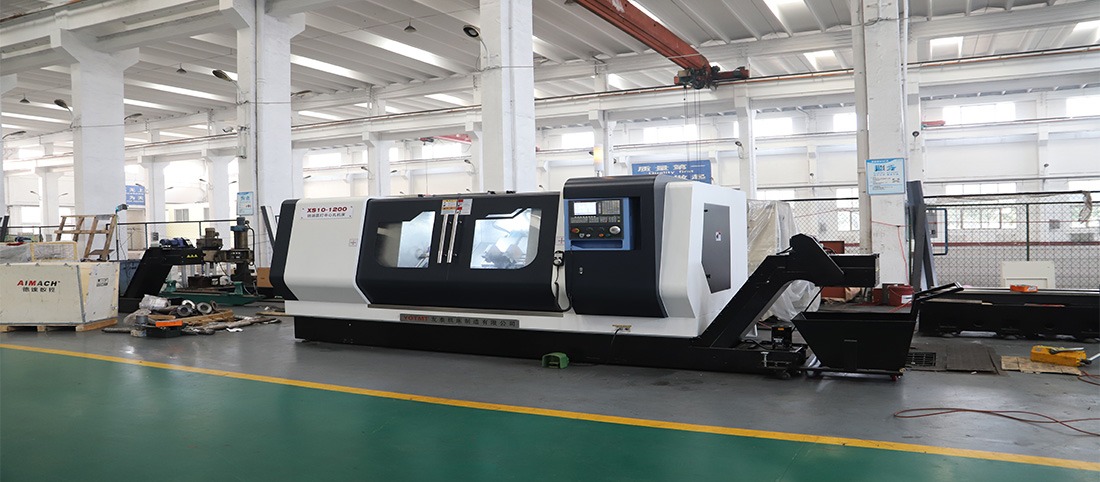

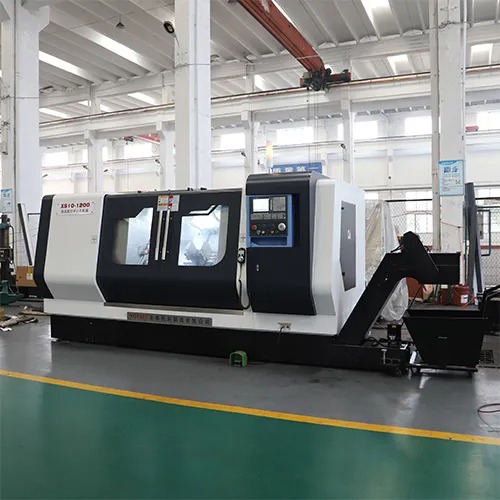

X Ton takım tezgahı XS10-1200 eğimli yatak frezeleme makinesi, çeşitli fonksiyonları ve mükemmel tasarımıyla çeşitli işleme ihtiyaçlarını karşılayabilir ve üretim verimliliğini artırabilir

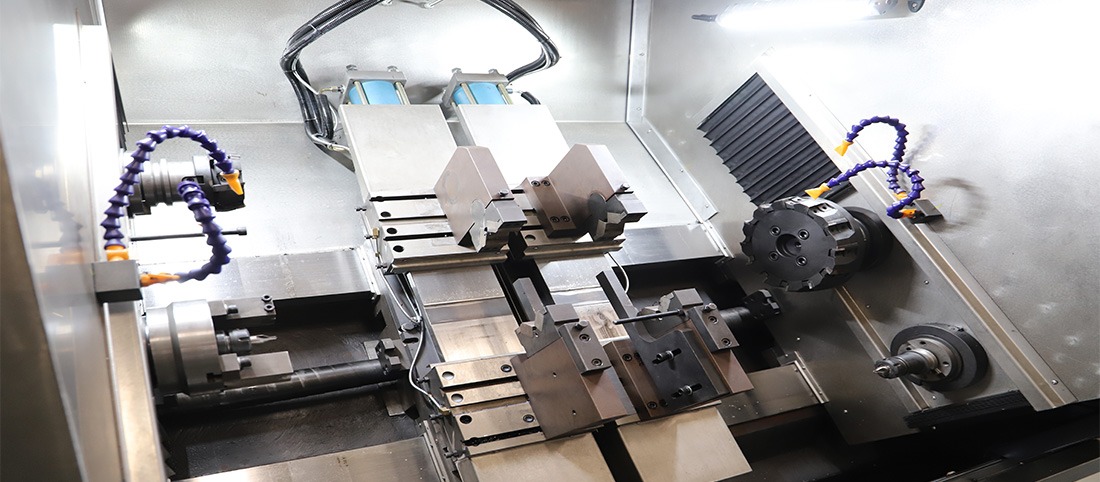

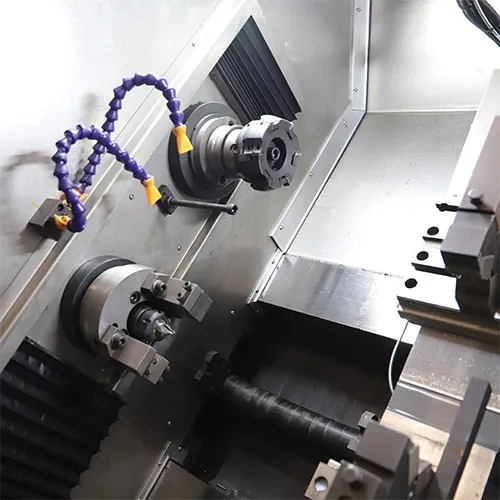

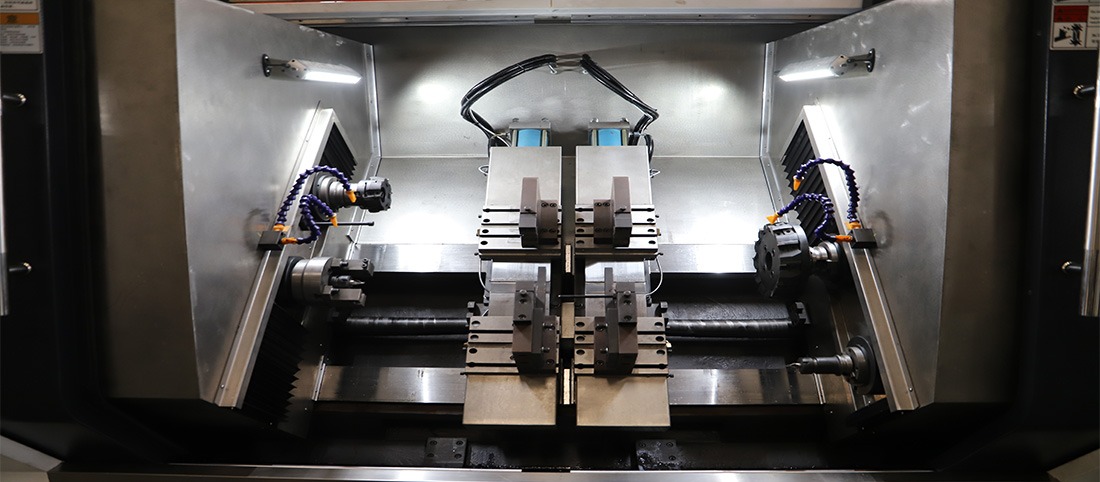

Ana işlevler: Temel işlevler arasında uç yüzlerin frezelenmesi ve merkez deliklerinin açılması yer alırken, isteğe bağlı işlevler arasında U-delme, diş açma, frezeleme kanalları ve diş açma yer alır.
Tasarım avantajları: Mekanik prensiplere uygun, yeterli sağlamlık, robotik kolun uygun şekilde yüklenmesi ve boşaltılması, kolay talaş kaldırma ve geliştirilmiş üretim verimliliği ile 45 ° eğimli yatak tasarımının benimsenmesi.
