Ürün Teşhiri
Ürün Özellikleri

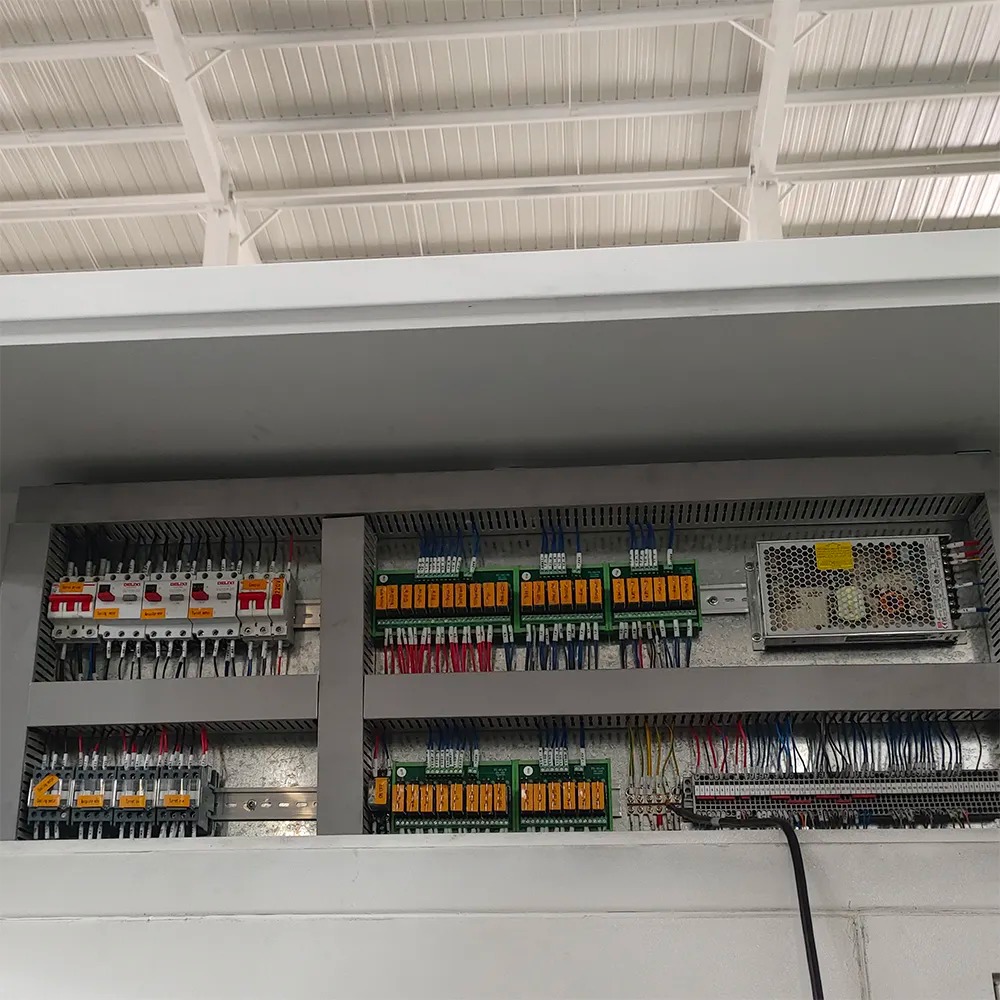

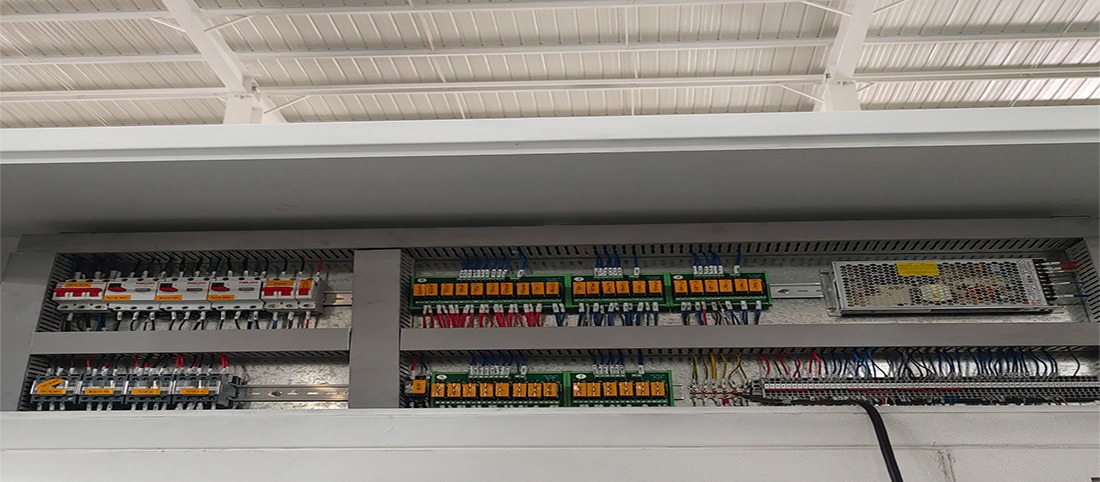

Temiz dağıtım kutusu
İş verimliliğini ve güvenliği artırmak için takım tezgahının içindeki elektrikli ekipmanı rahatça yönetin ve kontrol edin.

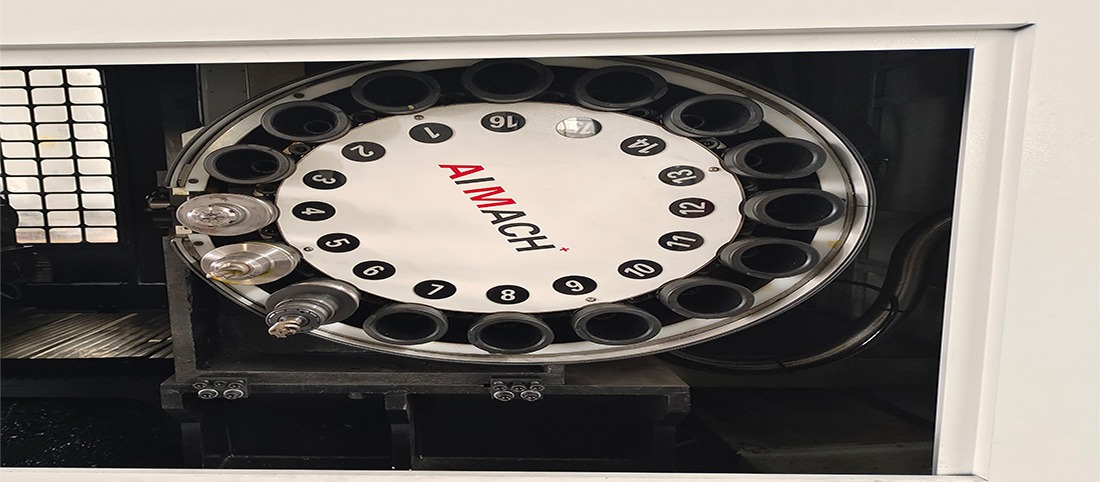

16 BT50 kapasiteli bıçak şarjörü
Otomatik takım değişimi için iki kanal tarafından bağımsız olarak kontrol edilen, sırasıyla sol ve sağ sütun taraflarına 16 kapasiteli bir BT50 robotik kol takım magazini seti takın.
Ürün Parametreleri
| ÖĞE | UNIT | PARAMETRE | ||
| İş milinin radyal salgısı | mm | ≤0,008/300 | ||
| Sol ve sağ X ekseninin tekrarlayan konumlandırma doğruluğu | mm | ≤0,006 | ||
| Sol ve sağ Y ekseninin tekrarlayan konumlandırma doğruluğu | mm | ≤0,008 | ||
| Sol ve sağ Z ekseninin tekrarlayan konumlandırma doğruluğu | mm | ≤0,012 | ||
| Sol ve sağ X ekseni konumlandırma doğruluğu | mm | ≤0,010 | ||
| Sol ve sağ Y ekseni konumlandırma doğruluğu | mm | ≤0,010 | ||
| Sol ve sağ Z ekseni konumlandırma doğruluğu | mm | ≤0,012 | ||
| Sondaj derinliğinde tutarlılık hatası | mm | ≤±0,03 | ||
| Üç dişli deliğin merkezinin konum doğruluğu | mm | ≤0,05 | ||
| İş parçacığı doğruluğunu işleme | / | 7 saat | ||
| Dişli deliklerin yüzey pürüzlülüğü | ra | ≤6,3 | ||
| Dişli deliklerin eksenel paralelliği | mm | ≤0. 05 | ||
| Genişletilmiş deliklerin pah pürüzlülüğü | ra | 6.3 | ||
Ürüne Genel Bakış

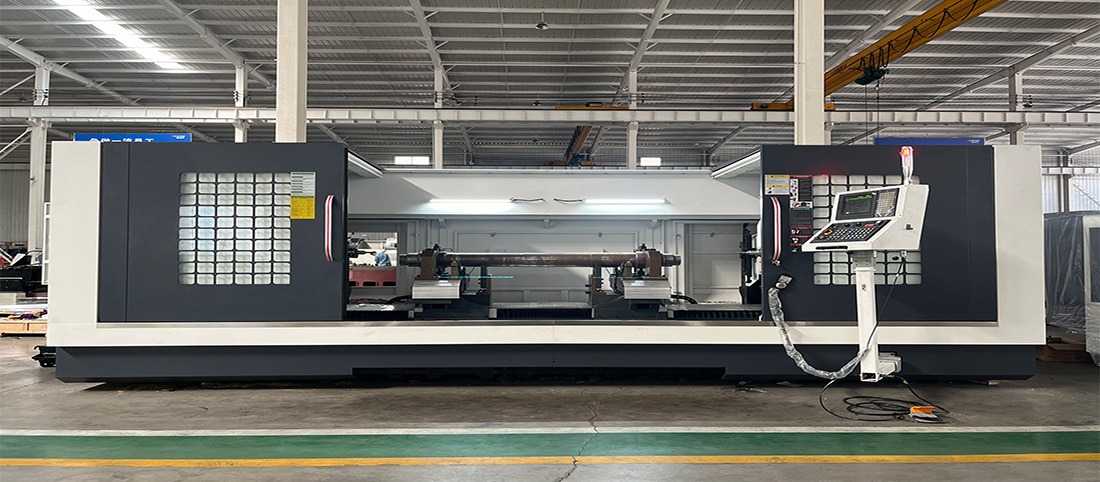

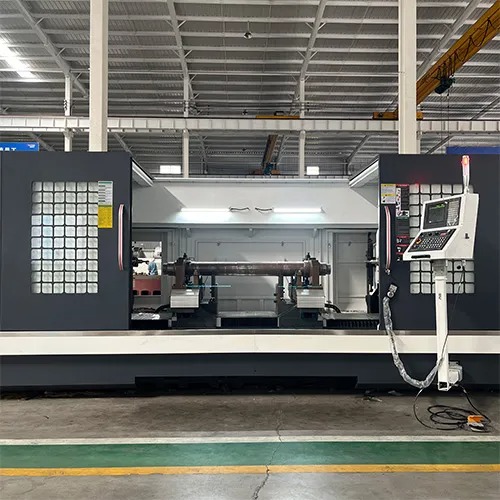

Bu takım tezgahı, yolcu ve yük trenleri, metrolar ve hızlı trenler de dahil olmak üzere demiryolu endüstrisindeki tren akslarının uçlarındaki dişli delikleri delmek, kılavuz çekmek ve raybalamak için firmamız tarafından geliştirilmiş büyük ölçekli bir CNC ekipmanıdır.
Çeşitli aks türlerinin uç yüzlerinde çeşitli oluk tipi karakteristik deliklerin delinmesi, raybalanması, kılavuz çekilmesi ve işlenmesi gereksinimlerini karşılayabilir ve birden fazla aks tipiyle büyük ölçekli uyumluluk üretimini karşılayabilir.
Ekipman, aks işleme için çeşitli metal malzemelerin işlenmesi için uygundur (örneğin, 35'ten 50'ye kadar yüksek kaliteli karbon çeliği LZ35, LZ45, LZ50)

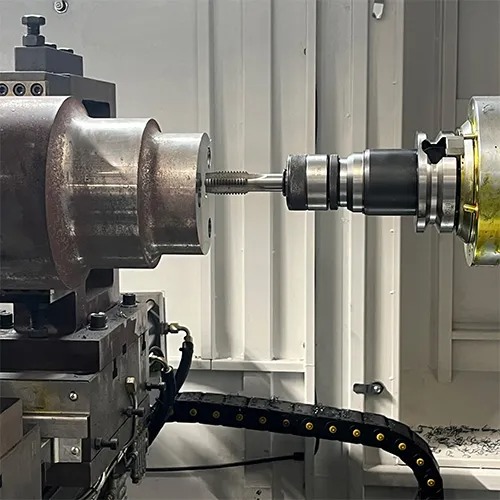

Her iki uçta eşzamanlı işleme yöntemini benimseyen iş parçası, bir sıkma işleminden sonra aksın uç yüzü ve dişli deliği için delme, pah kırma, kılavuz çekme vb. birden fazla işlemi tamamlayabilmelidir.
